Ищу владельцев видеокарт ATI All-In-Wonder Radeon XXXX ... [Решено]

После поднятия этой темы 18 сентября 2008 г., я конкретизировал суть проблемы и на русском форуме Ubuntu, упустив это здесь. Поэтому несколько подробнее повторюсь и тут.

На тот момент я пользовал Kubuntu 8.04 и имел видеокарту, не знаю точно какого производителя, ибо она мне на вторичным рынке без упаковки, но визуально полностью соответствовала описанию Connect3D All-In-Wonder RADEON 9200SE и была абсолютно работоспособной в альтернативной операционной системе.

Сейчас нет смысла подробно рассказывать, как заставить работать тюнер на подобных видеокартах, приведу только в дополнении к GATOS ещё две полезные ссылки: «Basic Installation Instructions for ATI All in Wonder Cards under Linux» и «ATI AIW Capture?» , где всё детально описано.

Мне удалось добиться от моей AIW Radeon 9200SE телевизионного изображения аж в трех программах - AVview, XawTV и MoTv, а звука не было ни в одной. Это, собственно, и послужило поводом для поднятия данной темы, а началась «работа» я над этой проблемой ещё в Kubuntu 7.04.

Гугление давало для меня только один положительный результат – я был не одинок – такая же проблема была и у других ищущих ответ на вопрос о звуке, что наблюдалось и тогда и более позднее время, например. Но как тогда объяснить наличие звука у тех, кто его имел? Кто виноват: кривые руки, система, видеокарта или что-то ещё? Складывалась какая-то детективная ситуация, началу разрешения которой помог случай. Где-то во времена Kubuntu 8.10 (и сейчас не понимаю, почему этого не произошло раньше), я натолкнулся на первоисточник информации про звук «Initial sound support for RT200 featured cards», в которой разработчик драйвера Bogdan Diaconescu делился с сообществом о проделанной работе и давал рекомендации для пользователей сигнала системы PAL (логично предположить, что ему пришлось работать с системой NTSC). Воспользовавшись этими рекомендациями, я все равно не получил звука.

Но все же, очень ценным в этой информации была фраза:

Интрига накалялась. Что это за загадочный чип 4052. Выяснить это не удавалось – AMD, как ни странно, превратила в мертвые ссылки на все перечисленные здесь видеокарты ATI All-In-Wonder. Зачем?

Следующим этапом уже на Kubuntu 9.04 был апгрейд видеокарты на HIS All-In-Wonder RADEON 9600. Нужно было куда-то двигаться и я не терял надежду добиться полного функционирования тюнера, но этого не произошло – звука как не было, так и не стало. Я даже затеял переписку с автором программы AVview (Vladimir Dergachev), основным итогом которой было его предположение, что проблема кроется именно в стандартах PAL-SECAM, тогда как он работал с NTSC и в других не уверен.

С другой стороны было ясно, что звук имеется как минимум на двух видеокартах – это AIW 9600Pro и AIW 9600XT, тоже правда в NTSC.

Поэтому логичным было бы попробовать одну из этих видеокарт. На её поиски ушло около двух лет, и у меня на руках оказалась Sapphire All-In-Wonder RADEON 9600XT. Представьте себе моё удивление, когда я не получил на ней не то что звука, но и изображения в настроенном «родном» AVview. Черный экран с тишиной по всем имеющимся каналам.

Слава Богу, что-то меня заставило пересканировать каналы в программе AVview. И, о ЧУДО, в процессе сканирования на нескольких каналах я услышал доли секунд ПРОСКОКИ ЗВУКА. И в то же время НИ ОДИН из каналов захвачен не был. Подключаю другую антенну, повторяю сканирование – тоже самое. С третьего раза мне удалось визуально зафиксировать три номера каналов и вставить их в имеющийся до того список. Но и так на них не было ничего – ни звука, ни видео.

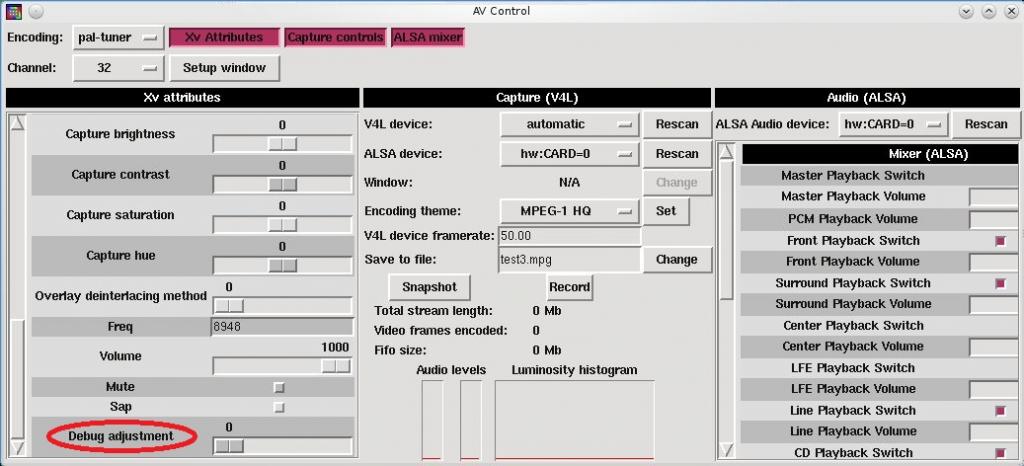

И тут на помощь пришел ползунок Debug adjustment из вкладки Xv attributes окна AV Control интерфейса AVview, меняющий значения от 1 до 31.

На тех замеченных при сканировании каналах с проскоками звука при разных значениях Debug adjustment действительно можно было услышать смесь ближайшего теле- и какого-то ФМ-радиоканала, но, естественно, без изображения. А на каналах стандартных теле-частот тоже удавалось добиться изображения со звуком при Debug adjustment=15, с той лишь разницей, что качество этого изображения на разных каналах колебалось от идеального до почти никакого. И это идеальное было только на одном канале, и что примечательно, в кодировке SECAM.

Таким образом цель была достигнута. Случилось это 10 апреля 2011, не могу не отметить этот день специально. Имеем изображение со звуком, черт с ним, что изображение плохенькое – главное есть звук. Остается только осмыслить этот результат.

Нет, игры с Debug adjustment на предыдущих картах AIW не приводили к появлению звука, как кто-то мог бы подумать. Да и качества изображения никак не меняли. Похоже, что всё дело просто в конкретной видеокарте, а точнее – с конкретным тюнером. Тюнеры действительно разные и обвязка у них разная. Только на AIW 9600Pro и AIW 9600XT присутствует ранее упоминаемая микросхема CD4052, которая, по-видимому, как-то задействована в драйверах в сочетании с отвечающим за аудиотракт чипом Philips UDA1380, помогая ему инициализироваться. Во всяком случае, на что-то подобное меня наталкивает сравнение файлов Xorg.0.log для AIW 9600 и AIW 9600XT, основным отличием которых оказались строки:
(II) Loading sub module "uda1380"
(II) LoadModule: "uda1380"
(II) Loading /usr/lib/xorg/modules/multimedia/uda1380_drv.so
(II) Module uda1380: vendor="X.Org Foundation"
compiled for 1.8.2, module version = 1.0.0
ABI class: X.Org Video Driver, version 7.0
(II) RADEON(0): I2C device "Radeon multimedia bus:UDA1380 Stereo audion coder-decoder" registered at address 0x30.
(II) RADEON(0): UDA1380 stereo coder-decoder detected
(II) RADEON(0): UDA1380 initialized
Так вот, трех последних строк в Xorg.0.log для AIW 9600 как раз и нет. И нет звука.

Конечно, еще бы стоило и хотелось всё это проверить на других карточках All-In-Wonder, хотя бы на AIW 9600Pro, но где же их взять? Посему довольствуемся и тем, что есть, добавив заветное [РЕШЕНО].
